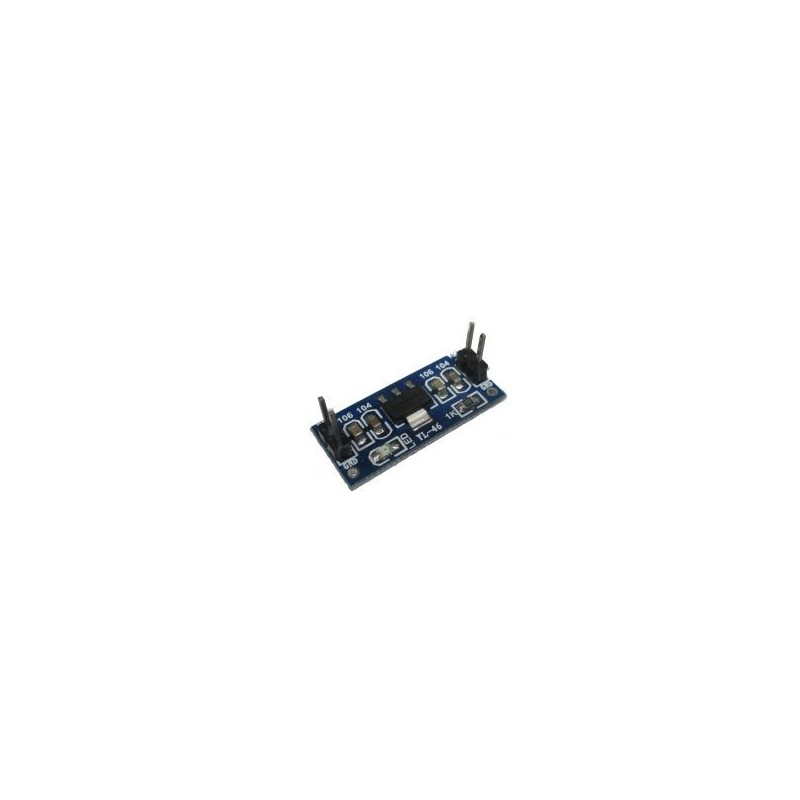

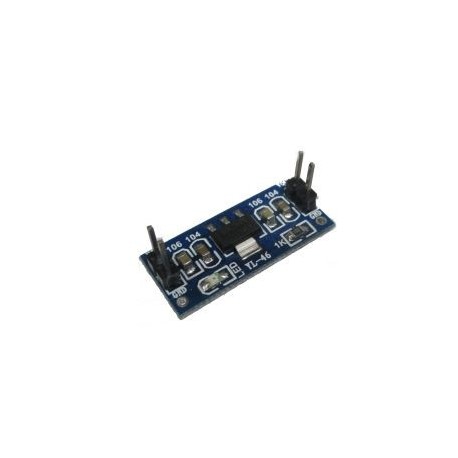

CONVERTITORE DC/DC STEP-DOWN In 4,5-7,5Vdc Out 3,3Vdc 0,8A 26x11x11,7mm

Scheda Tecnica

Descrizione: CONVERTITORE DC/DC STEP-DOWN
Convertitore DC/DC lineare in grado di convertire una tensione
continua compresa tra 4,5 e 7 volt in una tensione di uscita di 3,3 volt. (Diminuisce la tensione in uscita)

La massima corrente disponibile è di circa 800 mA.

Tensione di ingresso: da 4,5Vdc a 7 Vdc (la tensione di ingresso deve essere più alta di quella di uscita di 1V o più. )

Tensione di uscita: 3,3Vdc

Corrente massima: 800mA

Dimensioni: 26x11x11,7mm

Il collegamento come visto nel pcb è molto semplice sui 4 estremi della basetta troveremo dei fori, ognuno di questi fori ha disegnata sigla che spiega cosa inserire, in essi dovranno essere collegati i poli positivo e negativo in entrata.

*N.B. essendo un dc/dc step-down la tensione in ingresso potrà essere inferiore o uguale ma mai superiore a quella in entrata.

IN - qui va inserito il polo negativo in entrata ossia la corrente DC che deve essere abbassata di tensione

IN piu' / qui va inserito il polo positivo in entrata ossia la corrente DC che deve essere abbassata di tensione

OUT piu' / da questo punto esce la tensione positiva dopo “l’abbassamento”

OUT – da questo punto fuoriesce la tensione negativa dopo l’abbassamento e quindi è quello che va a collegarsi al ground della mia scheda.

La tensione in uscita si regola con un TRIMMER posto sulla scheda.

*Si consiglia l’uso del TESTER per verificare l’esatta regolazione in uscita prima di collegare l’utilizzatore.

Annotazioni: REGOLATORE DC/DC REGOLATORI / CONVERTITORI

RoHS:
